才進重工分享圓錐破碎機的主要部件的安裝步驟

圓錐破碎機是礦山破碎生產中細碎工序的重要生產設備，圓錐破的性能跟設備的正確安裝及合理操作和維護有很大關系。本文才進重工小編給大家分享圓錐破碎機的主要部件的安裝步驟。

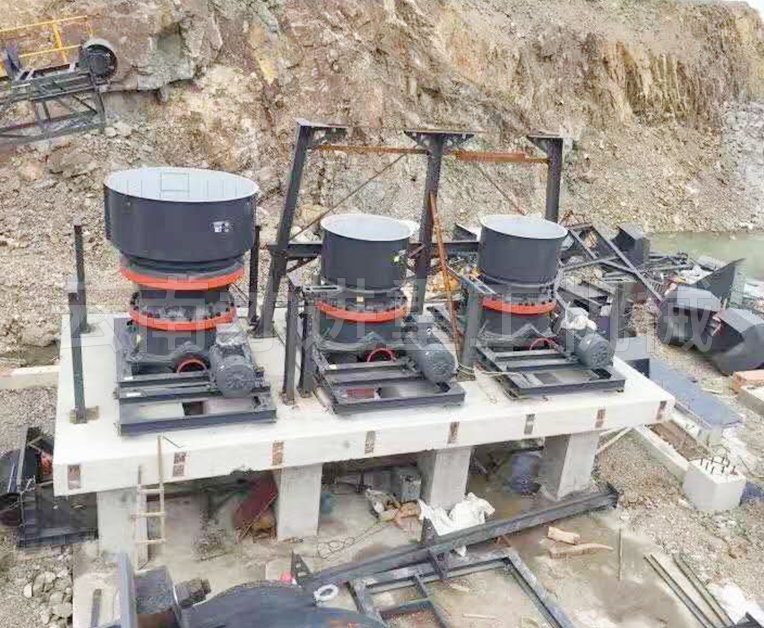

1、安裝底架

(1)設備放置在構件基礎上。

(2)設備需要根據基礎圖紙，預先埋置地腳螺栓(也可以不使用地腳螺栓，而采用預埋鐵方案)：

二次注漿是根據基礎圖的地腳螺栓位置進行的。

當二次灌漿層硬化后，安裝底架。

(3)底架安裝時應嚴格保持水平。安裝前，底架減振墊的相應位置打磨平整，用水平儀檢定基礎水平度。

(4)基座保持水平，可保證設備動平衡，從而有力地保證機器的可靠性。

2、傳動部件安裝

(1)軸承采用熱裝，傳動軸安裝時應保證軸承相對傳動軸的軸向位置。

(2)傳動軸安裝后，應檢查軸向竄動。

(3)安裝壓蓋和主機滑輪等時，必須在平面接觸部分和平鍵的平面上涂滿密封膠。

(4)可以使用液壓裝置拆卸主機皮帶輪。

3、激振器組件的安裝

(1)激振器部件有三個偏心塊，上下偏心塊及軸套上對應有鍵，軸套上有三組鍵槽，可更換使用不同位置組的鍵槽，延長軸套的使用壽命。

(2)在三塊偏心塊的扇形部分外側有多個鍵槽，長鍵是通過上、下偏心塊的力固定中間偏心塊，使用時可根據需要變換中間偏心塊與上、下偏心塊的相對位置。

(3)裝卸偏心塊時，可用小角度楔鐵將偏心塊的起動起一點，以便裝卸。

(4)鎖緊偏心塊采用鋼結構高強度螺栓，將螺帽沉到一邊。其它高強度螺栓如因條件限制只能在現場使用，則需保證入水螺栓不轉90°，否則應在螺帽的任意兩側對稱處焊薄鐵板，以便螺帽能被開槽鎖住。

(5)擰緊螺母，使開口兩個平面平行后，在施加預緊力時，再用一米長的加力桿將螺母緊固接近一個固定的角度。在施加預緊力后鎖定螺母。

(6)裝上兩鎖片，鎖片緊貼偏心塊，如上表面與軸套的軸向鍵槽的上表面有間隙，可在鎖片下墊一薄板補償間隙。緊固螺栓，并鎖定。

4、激振器組件及動錐托的安裝

(1)為保證均勻、細密的接觸，應與動錐形支承瓦配合刮研副支承球面瓦，并保證每25 mm×25 mm有10~15個接觸點。

(2)平放激振器在地面，安裝有動錐托，將法蘭套在軸套上，錐套和卡環裝入，確?？ōh與軸套的周向鍵槽和下沉錐套臺階相貼。

(3)慢吊起動錐支承使激振器離開地面少許，逐次、重復、對稱地擰緊法蘭上的8個螺栓，然后用鐵絲兩個一組鎖住。

(4)副支撐球面瓦和激振器的正確安裝，有利于保證設備工作的可靠性。

5、動錐組件的安裝

(1)清除主軸、球面和錐面上的保護層。

(2)在主軸表面涂一層黃油，在球面和錐面上涂一層稀油。

(3)用塑料紙把主軸包好，防止污染。

(4)將動錐放置在鐵架上，焊接在動錐形襯板外表面的兩個對稱吊環，將動錐形襯板吊起裝入動錐，安裝上小襯板、墊環和蓋形螺母(左旋螺紋)，然后利用專用扳手和大錘緊固蓋形螺母，用塞尺檢查四周動錐襯板與動錐之間的間隙，使間隙接近于零并四周一致。

(5)在裝配過程中將啟動錐體部件吊起，將動錐軸緩慢地緩慢放入激振器部件軸套內，使動錐球表面與動錐體支承的球面瓦平穩地接觸，以避免動錐體支承上或外沿架空在動錐支承上和壓壞密封圈。

6、調節環的安裝

(1)調節環組件包括料斗、螺紋圈和定錐襯板等部件，其安裝質量的優劣還可影響設備運轉的穩定性、破碎效果及定錐襯板的使用壽命。

(2)定錐形襯板和螺紋圈通過錐面接觸，安裝時將正錐形襯板置于其上，將螺紋圈置于螺紋圈上，將卡環卡住定錐襯板的頸外圈，然后逐次、重復、緊固螺栓，將法蘭頂起和卡死卡環。

(3)裝好定錐襯板后，就可以裝好壓鐵、密封圈、料斗等零件。

7、鎖定裝置的安裝

(1)根據定位銷確定鎖緊結構和支撐環的相對位置，旋入調整環，調整到適當的位置，使其工作。

(2)總是確保鎖緊結構相對支撐環平行，開啟高壓泵站，調節壓力至13 MPa，連續、反復、對稱地擰緊鎖緊結構千斤頂的頂桿，直至擰死。

3.關閉高壓泵，卸下高壓泵的剩余壓力。

(4)由于鎖緊結構是通過碟形彈簧實現鎖定的，因此在設備正常工作時，高壓泵無法開啟。

8、潤滑裝置安裝

(1)根據本公司提供的裝配圖安裝潤滑裝置，用戶需要自己準備安裝所需的HG4-761-74規格規格油管和其它部件。進口膠管應能承受>10 MPa壓力。

(2)配置潤滑裝置，必須保證潤滑進油和回油平穩。

(3)潤滑裝置安裝完畢后，應先對潤滑裝置進行潤滑測試，調試潤滑系統和控制，如果發現潤滑系統有故障，必須拆下修理。

(4)還需調試潤滑裝置的溫壓控制系統，通過調節壓力和溫度上限指針來檢查電接點壓力表、溫度計的可靠性及其與電控柜聯接的可靠性，以確保設備控制系統的可靠性。

良好的設備安裝是穩定運行的基礎。加強對錐破機的專 業維護，及時發現和處理其在生產過程中出現的各種問題，以達到提高其工作性能的目的。
